智能一体化电源

产品介绍

SH-GZDT 交直流智能一体化电源系统对站用电源中的直流操作电源、电力交流不间断电源或逆变电源、通信用的直流变换电源、站用交流电源等装置进行的整合。通过现场总线，实现各子电源系统的分散控制、集中管理，并通过以太网接口实现与上位机系统的 C61850 数字通信。智能一体化电源系统减少了设备配置、蓄电池及检测设备、屏柜数和安装建筑面积。提高设备可靠性、数据共享及系统分析水平，由变电站统一运行、维护，减少了运行人员和工作量，提高了工作效率和运营管理的经济性。交直流智能一体化电源系统主要应用在电网、发电等领域，作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源，它的质量直接关系到电网的运行，是发电设备和输变电设备的“心脏”。

产品特点

● 实现电力电源网络化、智能化，一体化程度更高。实现在一个平台上对整个电力电源的UPS、直流系统、交流电源、应急照明系统、通信、有源逆变进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度

● 各子系统智能设备通过通信网络接入一体化监控器， 一体化监控器一个通信口、 一种规约接入综自1调度系统

● 可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥 控开关，实现电力电源“四遥”功能

● 统一的信息共享平台，可以提高电力电源综合自动化应用水平，进行电力电源协调联动、状态检修等深层次开发应用

电力电源更加可靠

● 一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电力电源的隐患。

● 蓄电池一体化设计，避免了UPS 蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题。

● 可以对电力电源故障进行综合分析，及时发现潜在问题。

● 可以实现对电力电源共性隐患进行统—处理，如：统一防雷配置、统一波形优化处理等。

提高电力电源管理水平

一体化电源便于集中管理全站电源系统，提供电力电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将交流电源、通信电源、UPS、 应急照明等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患，利于维护、事故分析，降低设备维护运行成本。

交直流智能一体化电源系统由直流操作电源系统、交流电源系统、UPS电源系统、DC/DC通信电源系统四项分系统组成。直流分系统额定输出电压为DC220V，系统采用单母线接线方式。交流分系统额 定输出电压为AC380/220V，采用单母线不分段接线方式，三相四线制。UPS 电源分系统额定输出电压为AC220V，采用单母线接线方式，单相制。通信电源分系统额定输出电压为 DC48V，采用单母线接线方式。

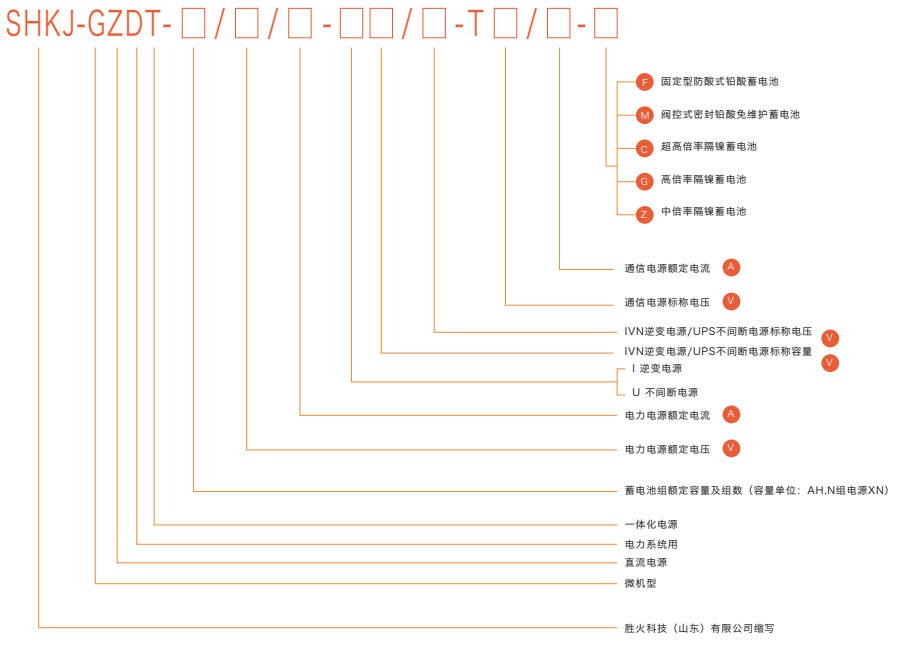

型号说明

● 交直流智能一体化电源系 统将交流系统、直流操作系统、UPS电源系统、通信电源系统 统一设计、监控、生产、调试,实现站用电源网络化、智能化、一体化。

● 交直流一体化电源的核心为智能监控主机，智能监控主机与底层数据采集单元采用了模块化设计思想，主机与底层模块可以自由组合。底层模块包括综合测量模块、电池巡检模块、开关量模块、绝缘检测模块、交流测量模块。

● 智能监控主机采用彩色触摸屏，具有体积小、结构简单美观大方、安装方便简洁、组配系统灵活等特点。主界面可显示电力系统的主接线图，实时显示各功能单元的运行工况和信息。监控功能完善，高智能化，声光告警。对系统的各组成部分实现全参数本地及远端监控。监控系统有标准IEC61850通讯接口(选配)，方便接入自动化系统，并同时提供Modbus通讯规约供用户选择。
