开关柜智能终端

产品介绍

智能测控终端是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1~40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态：带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温RS485通信接口、电参数测量、谐波监测等多种功能。

还可以根据现场实 际应用选配双路可视摄像头、红外热成像测温、无线测温、光纤测温、标签测温、SF6气体在线监测、局部放电在线监测等多种外部传感器可视化接入。简化了开关柜面板设计，美化了部局，完善了开关状态指示功能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

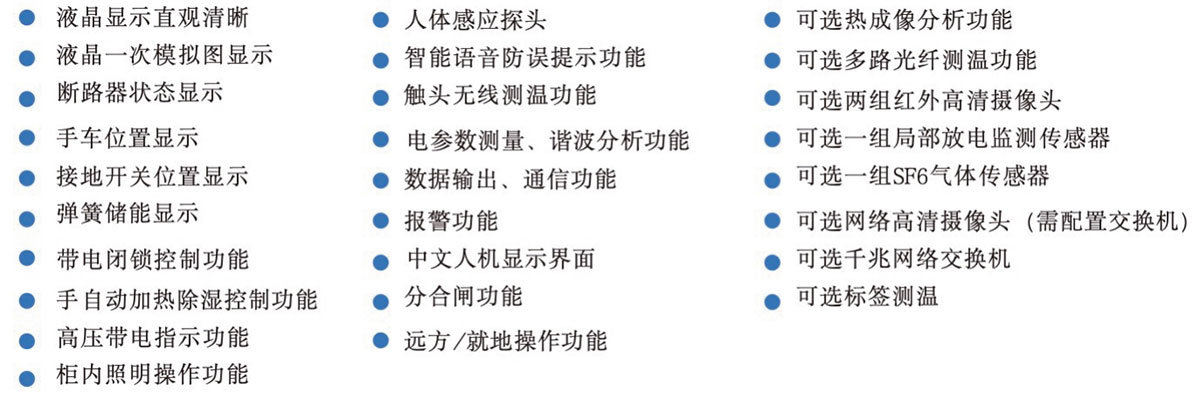

产品特点

基础参数

● 工作电源：AC 85-265V;DC110-370V

● 安装方式：嵌入式安装;开孔220*165mm;外形232*185*70mm

● RS485接口：1路RS485数据采集口，1路RS485采集转发复用口

● 液晶显示：7寸触屏大液晶

● 开入量及开出量：8路无源干接点输入、8路AC220V/5A继电器输出

● USB接口：USB2.0接口2路(参数的导入和导出用)

● 视频监控：选配2路可见光视频监控，可监控手车室和地刀，直接接入装置接口；选配2路红外热成像视频监控，监控一次设备温度需外接交换机。

● 局放在线监测：可选一路(声波加暂态地电压局放传感器)或(声波暂态地电压高频局放传感器)

● 触点测温：可选三种类型测温传感器，以及测温点历史数据曲线和报警事件记录

● SF6气体检测：可选一路SF6气体传感器，监测SF6气体是否泄漏。

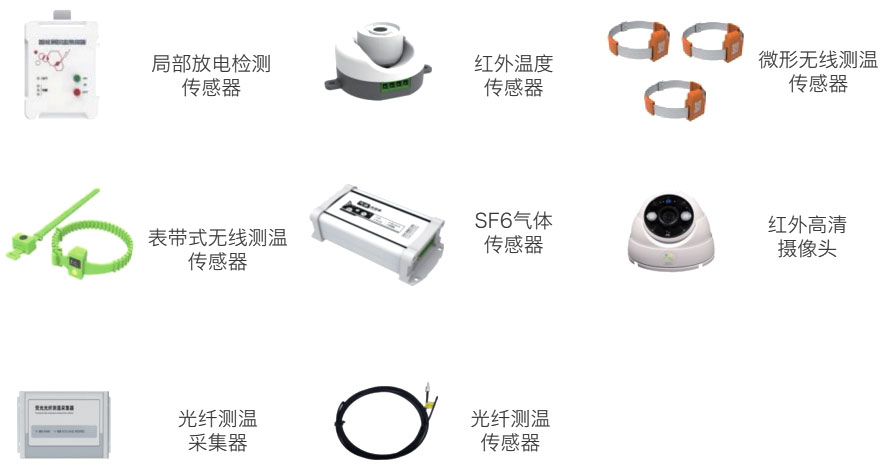

选配产品
