集电线路故障预警及定位系统

产品介绍

● 数据采集：采集故障工频电流波形以及故障行波电流信号，并进行存储、上传。

● GPS对时：具有故障行波电流电压时间记录功能以及工频电流电压时间记录功能。

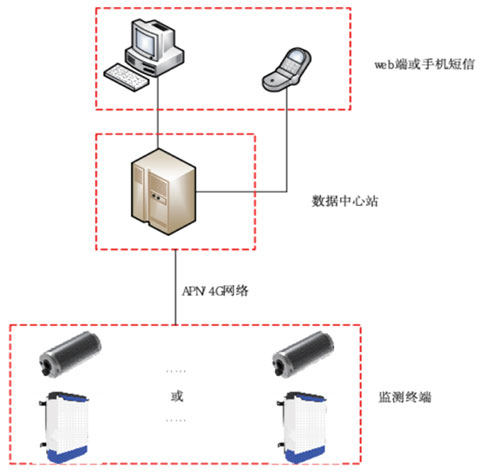

● 数据传输：通过无线公网网络通信功能，将采集的波形数据与时间数据上传至服务器。

● 数据处理：通过FPGA芯片等电子器件进行数据的处理、加密、打包功能。

● 供电：通过电磁感应定律从线路电流上获取设备电源，取能电流低至1A，也可通过太阳能供电系统，满足设备长期在线低负荷运行。

● 自检和自恢复：定时自检装置状态上报数据中心:对系统可能出现的死机问题具有自恢复功能。

● 软件升级：可重新接收下传的运行软件，实现功能的升级。

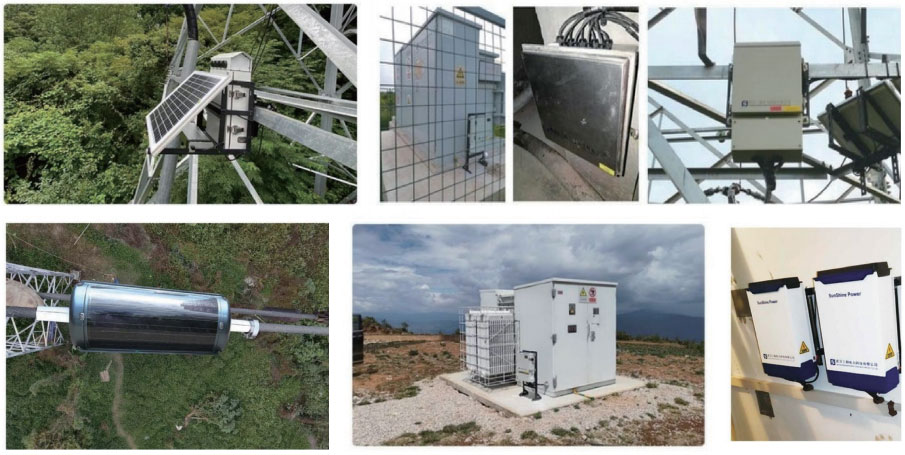

架空型

架空型监测终端适用于LGJ-50~LGJ-240系列型号的钢芯铝绞导线上安装，设备外形成圆柱状，由上下两个半圆柱体合并而成，上部主要由太阳能外壳组成，下部主要由线夹、取电铁芯、GPS天线接口组成。下圆柱体是装置的主体部分，也是装置与导线连接的受力部分；上半圆柱体仅起密封和屏蔽与太阳能电池板。

电缆型

电缆型监测终端主要分为两个部分，采集装置机箱和数据采集传感器。装置机箱采用304不锈钢材质制作，防腐蚀生锈具有较强机械强度。设计满足挂墙、支柱、塔等多种现场环境的安装方式:传感器采用一体卡钳式半圆浇筑设计，工程塑料外壳防水耐腐蚀，结构轻巧，安装在电缆本体上不会对电缆造成任何物理性伤害。

杆塔型

监测终端安装于架空转电缆的终端塔处，和架空型监测终端及电缆型监测终端配合使用，分别完成架空段和电缆段的状态监测、隐患预警及故障诊断。

产品特点

● 模量分析方法

基于行波原理的模量分析方法，采用小波变换技术，实时分析处理故障行波数据，确定故障距离同时确定故障原因。测距精度基本不受线路长度、故障位置、故障类型、负荷电流、接地电阻、故障时电压相角、大地电阻率及一些较强干扰的影响。故障原因的自动判别算法可定期升级。

● 精确性

利用全球定位系统(GPS)作为同步时间单元，采用双端行波法测距，即通过计算故障行波与反射波到达线路上安装的现场检测终端的时间差来计算故障位置。测距精度高，误差<300m。<>

口适用性

监测终端直接安装在输电线路导线上，适合于各种型号导线，无需改造其他设备，易于推广。

● 免维护

具有软硬件自检功能，抗干扰能力强。测距系统自动化程度高。故障数据的传输、储存、分析、处理等项工作全部自动完成，基本不需运行人员操作。

● 方便性

可在后台管理计算机对现场检测终端的启动定值进行设定和修改，可调取现场检测数据及文件：后台管理计算机可以对监测线路故障数据进行调用、查看、分析和处理等项工作，监测诊断结果可在MIS网上发布。

技术参数

工作电源：架空型：太阳能+感应取电混合方式

电缆型：市电AC220V或太阳能取电

架空型监测终端采样速率：4~10MHz

电缆型监测终端采样速率：>4MHz

信号采样：架空型故障精确定位精度：<300m>

通讯接口：GPRS接口1个

使用环境：温度-40℃~+80°C   湿度 5RH~99.9%RH   大气压力 86~106Kpa

防护等级：IP67

故障区间判定准确率：>99%

智能运维监测管理

强大的监测管理后台，在线实时监测集电/送出线路和设备的运行状态和健康状况多方位确保集电/送出线路的健康运行。

系统功能

故障录波

记录故障发生时混架线路的工频电流、行波电流波形。

故障定位

(a)区间定位:监测装置作为分界点将混架线路进行划分，故障发生后，根据工频

电流方向和极性，确定故障点所在区间。

(b)精确定位:根据行波定位法，确定故障点的准确位置。

故障原因辨识

根据故障行波波形特征，自动辨识故障原因，雷击与非雷击故障辨识准确率不低于90%。

故障告警

线路发生故障后，可将诊断结果以手机短信、WEB发布等方式提供给用户，实现故障告警。

运行监测

线路运行时，实时监测集电线路的运行电流。
